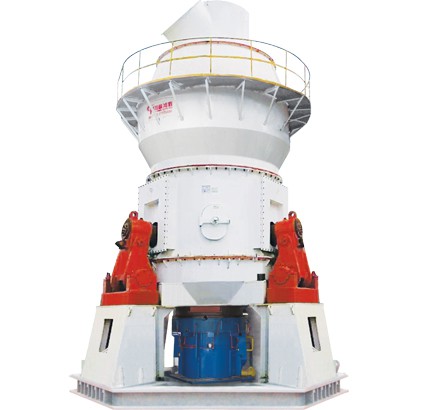

礦渣立磨生產線對于水泥廠家，粉體生產廠家并不陌生，但礦渣立磨生產線主機中有七大部件是什么？立磨七大件是磨輥，磨盤，傳動部，分析機（分級機），液壓系統，主機架，密封部組成。

　　1、礦渣立磨生產線立磨主機磨輥部：四個磨輥周向互成90°角排列，通過軸承座支撐在磨機基礎底座上，磨輥可以通過磨盤轉動的摩擦自轉，也可以隨搖臂而擺動，這就使磨輥能適應一些非正常物料引起的波動載荷。

　　礦渣立磨生產線立磨主機磨輥輥體為鑄件，整體的磨輥皮用端面壓板緊固，易于更換。在磨輥支架的外表面裝有可更換的防護板，以防止流體對支架的磨損。磨輥輥體由一個雙列圓錐滾子軸承和一個雙列圓柱滾子軸承固定在磨輥軸上。在磨輥主支臂上安裝有主支臂護套，防止主支臂磨損。磨輥軸承由磨輥潤滑系統集中潤滑。

　　2、礦渣立磨生產線立磨主機磨盤部：鑄造的磨盤底座裝在主減速器的上面并用螺栓和銷釘把合以傳遞扭矩。可更換的磨盤襯板由磨盤座支撐，磨盤襯板分成幾段并頂在磨盤座外沿的邊緣上。里圈磨盤襯板用壓板固定。分段磨盤襯板的表面幾何形狀決定著磨輥的傾斜度，即磨輥弧中間與磨盤襯板曲面接觸點的法線與鉛垂方向呈15°角。磨盤和磨機架體之間設有噴口環，氣流通過磨機進風口進入噴口環下方，被碾磨的物料由于風環上方的氣流及磨腔內壓差的作用，按照預定的流向進入選粉區，而比重較大的夾雜物料或鐵質通過噴口環落入磨腔下部由刮板送出機外。可以用調節噴口環調節板的徑向位置的方法來改變風環通風面積，即改變風速，以適應物料的需要。

　　磨盤熱風室支撐在主支架上，并與主支架焊接，熱風室包括兩個熱風口、排渣口，熱風室把合有密封墊起到與旋轉磨盤密封作用，熱風室內側焊接有耐磨鋼板。

　　磨盤外緣環繞擋料環，通過調整擋料環高度可以調節磨輥與磨盤之間的物料厚度，磨盤下表面安裝有刮板，便于排除粗粉、鐵質。

　　3、礦渣立磨生產線立磨主機傳動部：該部由主電機、螺旋傘齒輪行星減速器，膜片聯軸器、輔傳電機減速器等組成。主電動機為三相異步電動機，冷卻方式為空空冷。螺旋傘齒輪行星減速器的第一級為螺旋傘齒輪，第二級為行星齒輪，減速器輸出軸豎直安裝，在輸出軸下面裝有若干個巴氏合金止推軸承，減速器承受研磨部件的重力及碾磨時液壓系統油缸通過搖臂構件產生的力。減速器外殼由焊接結構組成。主電機直接啟動通過主減速機帶動磨盤旋轉。同軸電機減速器為三級為圓柱齒輪傳動。同軸電機減速器通過超越離合器慢速帶動主電機，從而帶動磨盤慢轉。為磨盤檢修、襯板堆焊用。

　　4、礦渣立磨生產線立磨主機分離器部：磨機配有動靜態分離器以適應更廣泛的細度要求。分離器裝在機殼的上方，并帶有一個旋轉的葉輪體，旋轉的葉片靠變頻調速電機帶動、減速機傳動實現無級變速，通過變頻調速電機來調整分離器的轉速。在運轉時，分離器轉速越高，出料粒度越細，反之亦然。但由于出料粒度亦受磨腔內溫度、濕度、風壓等因素的影響，因此，不可能在試運轉之前找出一個轉速與粒度的對應關系，這種對應關系只能在試運轉過程中逐漸求得。

　　分離器的主軸上裝有兩個調心滾子軸承和一個推力軸承，并配有軸承測溫裝置。由于傳動支承部件內部處于密封狀態，故軸承本身未帶防塵罩，分離器傳動部下端利用大氣壓與磨腔內負壓的壓差密封。傳動部件的幾個軸承均由電動干油泵提供的潤滑脂對軸承進行潤滑。分離器的機架內壁上為防止物料沖刷焊有耐磨襯板。

　　5、礦渣立磨生產線立磨主機液壓系統：該部分有八個功能。分別是開機前升輥、輥上位停止等待給料、輥下降、是加載、工作正常、工作中降壓、工作中升壓、給料停止后慢速升輥、給料停止后快速升輥、給料停止后升輥高位保持、靠自重降輥，粉磨碾壓物料時，磨輥的預加載荷是靠液壓系統施加的。液壓缸的力通過搖臂傳到磨輥，磨輥的力即作用于輥與盤之間的物料上，液壓缸上分別裝有蓄能器來起緩沖作用。

　　礦渣立磨生產線立磨主機磨機啟動時，抬起磨輥，實現空載啟動。啟動磨機主電機后，給料皮帶秤開始給料并發出給料信號，此時開始降輥，磨輥下降到工作位置后，液壓缸有桿腔加壓，當壓力達到設定值，停止液壓泵，開始碾磨工作。在設備維護時液壓系統檢修油缸工作抬起磨輥組擺出磨機。

　　6、 礦渣立磨生產線立磨主機密封風部：密封風部分的作用是防止磨腔內的粉塵落入磨輥軸承內。由風機產生的密封空氣通過裝在機架上方的管路導入磨輥軸承，在導風管路中，裝有一個軟管，以防止磨輥運動時的位移量影響剛性聯接。由于磨機內部為負壓，因此，密封氣體由環行密封區溢出，阻止了機內粉塵進入運動的軸承部件內。

　　7、礦渣立磨生產線立磨主機架體部：架體部由焊接結構的架體組成，架體的聯接處在現場焊接，機架上設有維修門、檢修門，并且等分布置的四個噴水裝置及八塊刮料板，機架下部與基礎焊在一起，上部用螺栓與分離器把合，磨機工作時為防止物料沖刷，在機架內壁上有耐磨層。

　　礦渣立磨生產線立磨主機檢修門用螺栓與架體部把合，拆下檢修門，礦渣立磨生產線立磨主機磨輥能擺出架體。檢修門處有一軟連接，適應磨輥運動需要。
